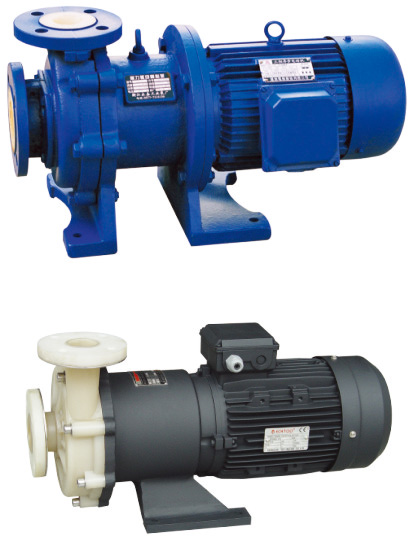

產品名稱：CQB-F系列全氟、襯氟磁力泵
產品標簽：氟塑料磁力泵,襯氟磁力泵
更新時間：2019/1/16 8:58:35
上一個產品： ZBF系列自吸式塑料磁力泵
下一個產品：CQG系列不銹鋼立式管道磁力泵
在線客服：
電子樣本：
產品詳情
CQB-F氟塑料磁力泵，是上海超樂開發的產品，采用聚偏二氟乙烯制造，該材料是高度耐腐蝕材料，用該材料生產的磁力泵使用范圍廣，耐腐蝕性能強，機械強度高，不老化，無毒素分解等優點
一、產品特點
氟塑料磁力泵的設計不僅具有普通磁力泵的結構緊湊，外型美觀，體積小，躁聲低，運行可靠等優點，且其過流部件全部采用耐腐蝕性能優秀“塑料王”(氟塑料)制造，隔離套采用特殊材料制造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。因此，氟塑料磁力泵可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損。防漏設計取消了軸封，利用磁力偶合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。
分類：目前國內廠家生產的氟塑料磁力泵主要有：CQB型氟塑料磁力泵 、ZMD氟塑料自吸式磁力泵 、IMD型氟塑料磁力驅動泵等。由于泵的過流部分選用“氟塑料合金”制造�？蛇B續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。CQB-F氟塑料磁力泵設計獨特，無須機械軸封，絕對不滲漏，液體過流部件選用氟塑料，陶瓷、氟橡膠等材料，泵體外殼用金屬材料固定，故泵體足以承托管道的重量，使用保養及為方便。
二、工作原理
驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動泵軸上帶磁鐵的葉輪旋轉結構緊湊、安全節能。堅固耐用的泵體結構雖然接觸液體部分是氟塑料，但泵外殼是金屬材料，故泵體足以承受管道的重量及抵受機械性沖擊。氟塑料磁力泵由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。由于泵軸、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患，有力地保證了職工的身心健康和安全生產。
三、主要用途
本產品廣泛適用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農YAO、染料、醫藥、造紙、電鍍、無線電等行業。
使用溫度：-20℃至100℃。
四、CQB-F襯氟磁力泵性能參數：
流量：1.8-100m3/h
揚程：8-32m
電機功率：0.12-18.5KW
轉速：2900r/min
六、型號意義:
例如：CQB50-32-160F
CQB-磁力驅動離心泵
50-吸入口直徑（mm）
32-排出口直徑（mm）
160-葉輪名義直徑（mm）
 |
■ 產品特點 CQB-F型襯氟磁力泵的過流部件均采用“聚偏二氟塑料合金(PVF2)和超高分子量聚乙烯(UHMWPE)”制造。在常溫下，PVF2對鹵素、鹵代烴、強氧化劑、沸酸、堿等多種有機溶劑都有良好耐蝕性；UHMWPE對非氧化性酸(稀硫酸、硝酸及濃度較大的鹽酸、磷酸、氫氟酸、甲酸、乙酸)、氨和胺及各種堿、鹽溶液都有良好的耐蝕性，兩種材料都不耐強氧化性酸的腐蝕。氟合金泵的外殼為金屬材料，有足夠的強度承受管道以及外界的機械沖擊。傳動功率3kW以下的采用全氟結構。 ■ 型號意義  |

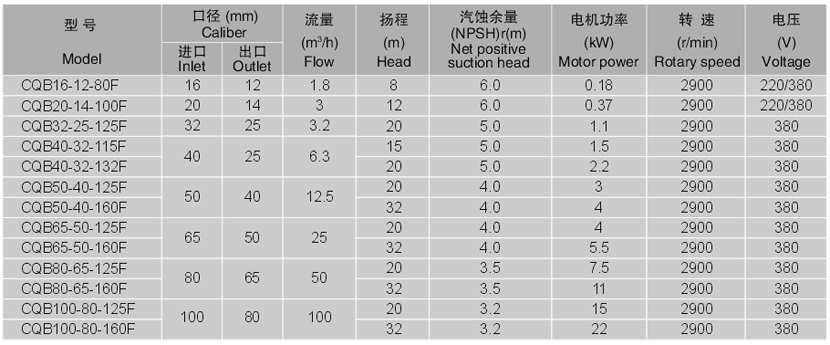

■ 性能參數 |
|

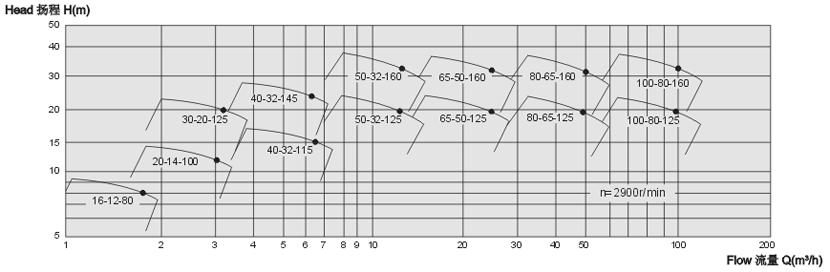

■ 型譜圖 |
|

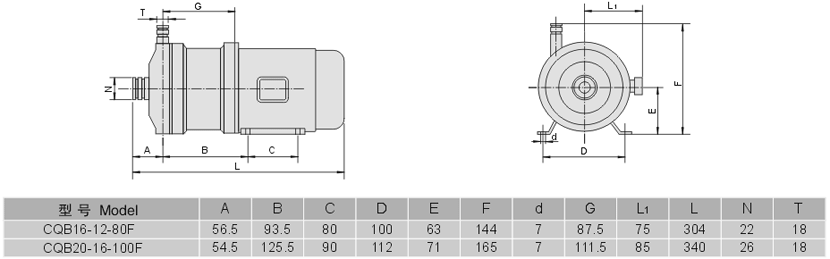

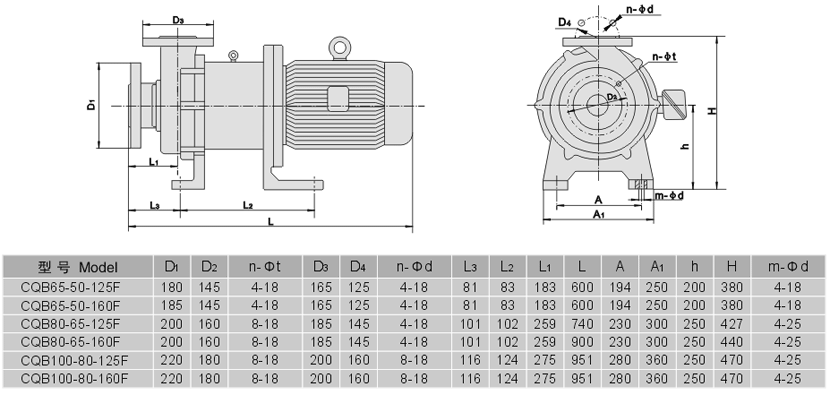

■ 安裝尺寸 |
|
 |
|
